Monstersplitter
Wij hebben diverse apparaten in ons assortiment voor het verdelen van monsters. Met de Turnstile-verdeler, de roterende verdeler en de roterende buisverdeler kunt u een breed scala aan monstermaterialen verdelen.
Bemonstering en monstervoorbereiding zijn essentiële stappen in het analyseproces, aangezien zij de basis vormen voor betrouwbare resultaten. Zonder zorgvuldige en representatieve bemonstering, evenals een monstervoorbereiding die is afgestemd op de eisen van de analyse, zouden er weliswaar analyseresultaten worden verkregen, maar zouden de betekenis en waarde daarvan twijfelachtig zijn.
Wat betekent “representatief”?
Representatief betekent dat alle deeltjes van een te bemonsteren materiaalhoeveelheid dezelfde kans hebben om in het analysemonster terecht te komen.
In overeenstemming met dit principe levert SIEBTECHNIK afzonderlijke apparaten of complete systemen voor bemonstering, monstervoorbereiding en monsteranalyse van stortgoederen en suspensies.
Hoe sluiten bemonstering, monstervoorbereiding en analyse op elkaar aan?
Bemonstering is het proces waarbij deelhoeveelheden (= afzonderlijke monsters) worden genomen uit de totale te bemonsteren hoeveelheid (= leveringseenheid). Monstervoorbereiding omvat alle stappen van bemonstering tot analyse.
De vereisten voor monstervoorbereiding worden bepaald door de daaropvolgende analyse, bijvoorbeeld:
- Analysemonsters voor korrelgrootte- en sterkteproeven mogen niet worden vermalen en moeten zo voorzichtig mogelijk worden voorbereid.
- Analysemonsters voor een analyse van de chemische componenten moeten in verschillende fasen van vermaling en verdeling worden voorbereid.
- Analysemonsters voor vochtbepaling mogen niet worden verwarmd of in de open lucht worden bewaard om vochtverlies tot een minimum te beperken.
Aangezien de handel in grote hoeveelheden bulkgoederen, zoals ertsen, brandstoffen of meststoffen, grote bedragen vertegenwoordigt, stellen nationale en internationale normalisatie-instellingen regels vast voor bemonstering, monstervoorbereiding en analyse.
Het procestechnisch ontwerp van systemen, evenals het ontwerp van de machines zelf, wordt daarom altijd uitgevoerd in overeenstemming met de relevante normen.
Wat zijn bemonstering en monstervoorbereiding?
De term “bemonstering” verwijst naar alle handelingen die nodig zijn om afzonderlijke monsters uit een leveringseenheid te nemen op een zodanige wijze dat deze met de verwachte nauwkeurigheid overeenkomen met de totale hoeveelheid in kwalitatieve zin en tevens zonder systematische fouten.
De daaropvolgende “monstervoorbereiding” omvat alle noodzakelijke werkstappen om het tijdens de bemonstering verkregen monstermateriaal (afzonderlijke monsters) in de voor de daaropvolgende tests vereiste toestand te brengen.
Wat is belangrijk bij het nemen van monsters?
Bij het nemen van monsters moet er rekening mee worden gehouden dat bulkgoederen – met name grondstoffen en halffabricaten – vaak zeer inhomogeen zijn wat betreft de kwaliteitskenmerken die essentieel zijn voor de beoordeling.
Hoe ongelijkmatiger een product is, d.w.z. hoe groter de variatie in de productstroom op het bemonsteringspunt, hoe vaker er een monster moet worden genomen. Dit is de enige manier om een samenstellingsmonster met voldoende nauwkeurigheid te verkrijgen. Het nemen van een groot aantal afzonderlijke monsters leidt onvermijdelijk tot de verwerking van grote samenstellingsmonsters en kan zeer kostbaar zijn. Daarom moet het aantal te nemen individuele monsters worden afgestemd op de aard van de te bemonsteren goederen en de verwachte nauwkeurigheid.
Bij de daaropvolgende monstervoorbereiding moet ervoor worden gezorgd dat het uit de afzonderlijke monsters samengestelde monster de homogeniteit van het te bemonsteren materiaal weerspiegelt. Bij alle werkprocessen is het van essentieel belang dat het monster wordt voorbereid zonder noemenswaardig verlies van eigenschappen (bijvoorbeeld het watergehalte).
De hoge eisen die aan het technisch ontwerp van bemonsterings- en monstervoorbereidingsapparatuur worden gesteld, vloeien onder andere voort uit de zeer hoge verhouding tussen de te testen hoeveelheid materiaal en de totale te beoordelen hoeveelheid.

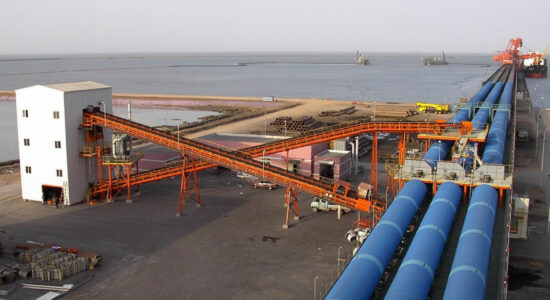

Dit kan bijvoorbeeld worden geïllustreerd aan de hand van het asgehalte. Een monsterhoeveelheid van enkele grammen is voldoende voor de analytische bepaling, maar het moet hetzelfde asgehalte hebben als de 200.000 ton lading van het schip waaruit dit analysemonster is genomen.
Het is relatief eenvoudig om te voldoen aan de eis dat het te analyseren monster qua te bepalen kwaliteitskenmerken moet overeenkomen met de betreffende leveringshoeveelheid in. Er moet alleen voor worden gezorgd dat de monsters in voldoende hoeveelheid en met voldoende frequentie over de gehele dwarsdoorsnede van de productstroom worden genomen en niet worden beïnvloed door periodieke gebeurtenissen in de procestechnologie.
Bij stationair materiaal is het nemen van een representatief monster zeer moeilijk en kan dit bijna altijd alleen met beperkingen worden gerealiseerd.
Algemene regels voor het ontwerp van systemen
Zoals reeds vermeld, is de eenvoudigste manier om monsters te nemen op het bewegende materiaal: op de band, in de bandovergang of in de afvoerpijp. Het is belangrijk ervoor te zorgen
dat elk monster een dwarsdoorsnede is van de gehele materiaalstroom. De volledige breedte en dikte van de materiaalstroom moeten daarom worden geregistreerd.
De hoeveelheid geproduceerd materiaal tijdens de bemonstering is bepalend voor de afmetingen van het bemonsteringsvat en, rekening houdend met de bemonsteringsfrequentie, voor het ontwerp van de stroomafwaartse apparatuur voor het vermalen, verdelen en verzamelen van het monstermateriaal.
Gewicht van het afzonderlijke monster
Het gewicht van een afzonderlijk monster wordt berekend aan de hand van de volgende numerieke vergelijking.
Openingsbreedte van het afnamebekertje
De spleetbreedte van het afnamebekken moet drie keer de nominale maximale korrelgrootte (nominale bovengrens) van het materiaal bedragen. De nominale maximale korrelgrootte geeft de korrelgrootte aan waarbij het residu op de bijbehorende zeef niet meer dan 5 % mag bedragen. De spleetbreedte mag echter niet minder dan 30 mm bedragen, zelfs bij fijner materiaal.
Snelheid van het bemonsteringsapparaat

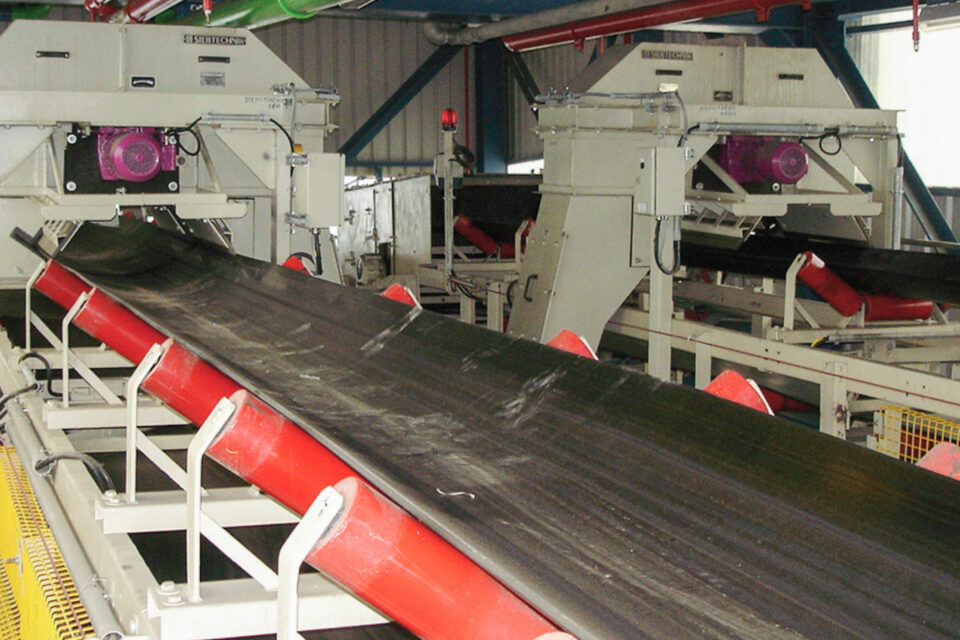

De snelheid van het bemonsteringsapparaat moet tijdens het gehele bemonsteringsproces constant blijven. Bij bemonstering uit de vallende materiaalstroom mag de snelheid van het bemonsteringsvat indien mogelijk niet hoger zijn dan 0,6 m/s. Anders zou de korrelgrootte door het bemonsteringsvat kunnen worden geselecteerd. Bij bemonstering rechtstreeks vanaf de bewegende band moet de snelheid van de Hammer-monsternemer ten minste 1,5 keer de bandsnelheid bedragen om terugstroomverschijnselen als gevolg van de passerende monsternemer tot een minimum te beperken.
Waar moet rekening mee worden gehouden bij het vermalen en fijnhakken van het monstermateriaal?
Afhankelijk van de deeltjesgrootte en het soort verdere analyse moet het monstermateriaal nu zodanig worden vermalen dat het verder kan worden verdeeld. Bij de keuze van het vermalingsapparaat moet in elke vermalingsfase zorgvuldig worden gelet op het gebruik van machines die de kwaliteitsindicatoren niet vertekenen. Zo mag bijvoorbeeld nooit een hogesnelheidsapparaat worden gebruikt om het watergehalte te bepalen. Door het ventilatoreffect van dit vermalingsapparaat is namelijk waterverlies te verwachten.
Verdeling en homogenisatie
Bij het verdelen van de monsters geldt hetzelfde als bij het nemen van de afzonderlijke monsters, d.w.z. dat elk deeltje dezelfde kans moet hebben om in het monster terecht te komen. Anders is de verdelingsstap niet representatief. Vóór elke verdere verdelingsstap moet altijd een vermalingsfase worden uitgevoerd om de deeltjesgrootte van het materiaal te verkleinen en het zo verder te homogeniseren.
Bemonstering van bewegend materiaal, monstervoorbereiding met behulp van bekers, molens en verdelers tot het laboratoriummonster, monstertransport via buizensystemen, monstervoorbereiding met trilschijfmolens en tabletpersen tot het analysemonster.
Apparatuur voor monsterneming en monstervoorbereiding
De basisuitrusting voor een bemonsteringssysteem bestaat meestal uit het eigenlijke bemonsteringsapparaat en de machines voor monstervoorbereiding. De monsterhoeveelheden worden
meestal ter plaatse vermalen en gereduceerd tot een hoeveelheid die voor het laboratorium aanvaardbaar is voor verdere analyse. Dit vereist dan ten minste één vermalingsfase en een subaggregaat, evenals de monstercollectoren voor het opslaan van de monstermassa’s gedurende een langere periode.
Om een representatief bemonsteringssysteem op te zetten, moet naast vele normatieve eisen ook rekening worden gehouden met de zeer verschillende producten, de lokale omstandigheden op de installatielocatie en de sterk variërende debieten . Dit vereist normaal gesproken een individuele, op maat gemaakte oplossing uit de hieronder gepresenteerde apparaten.
U bekijkt momenteel inhoud van een plaatshouder van Standaard. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.
Meer informatieU bekijkt momenteel inhoud van een plaatshouder van Standaard. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.
Meer informatie

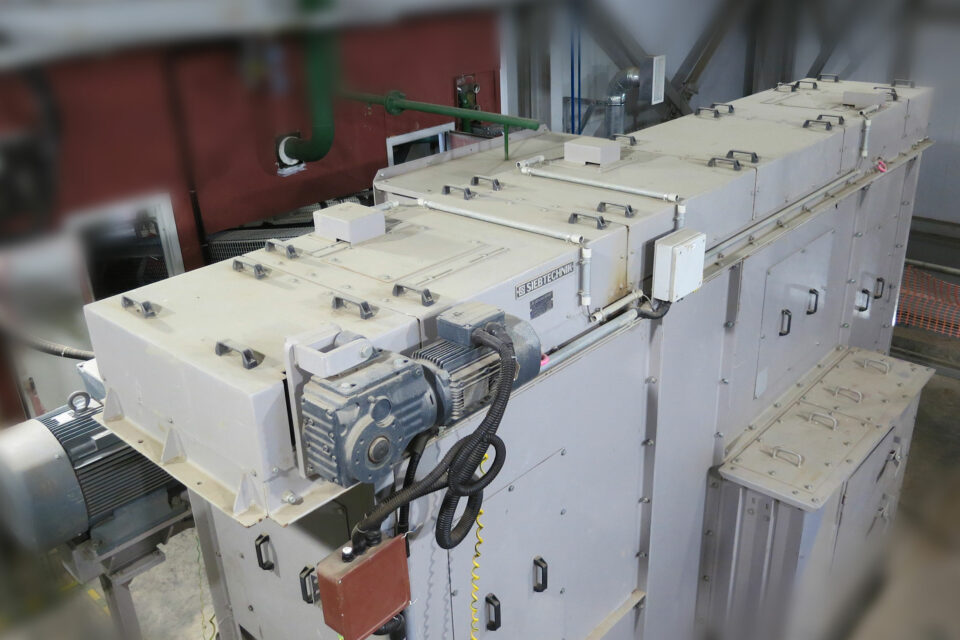

Monsternameapparatuur voor suspensies
Bemonstering van mineralen, ertsen en concentraten tijdens natte verwerking uit niet-onder druk staande leidingen.
Valpijpbemonstering
Veilig bemonsteren uit niet-onder-druk-staande leidingen of stortkokers met onze dwarsdoorsnede- of puntbemonstering.
Monsterapparatuur voor transportbandsystemen
Het nemen van één monster van de bewegende band, over de volledige materiaaldikte, rechtstreeks van de band of bij de afvoer van de band.
Breken
Wij bieden een breed scala aan oplossingen op het gebied van grove, fijne en ultrafijne vermaling van grondstoffen, chemisch of thermisch geproduceerde materialen en de recycling van waardevolle materialen. Naast het louter verkleinen van de deeltjesgrootte kan ons uitgebreide productassortiment ook worden ingezet om specifieke deeltjesvormen en -verdelingen te verkrijgen. Daarnaast bieden wij oplossingen voor de mechanische activering van materialen.
Monsterdrogers
De monsterdrogers worden gebruikt voor het automatisch, in batches drogen en het losmaken van vochtige of natte bulkmaterialen.
Geautomatiseerde monstervoorbereiding
Met onze robotgestuurde systemen voor monstervoorbereiding en analyse ontlasten we het laboratorium van routinematige analyses en bevrijden we medewerkers van steeds terugkerende taken.
Automatisch maal- en perssysteem (AMP)
Met het volautomatische maal- en perssysteem kunnen monsters van bulkmateriaal worden omgezet in testmonsters voor een XRF- of XRD-analysator.
