Draaibare afzuigarm

Representatieve bemonstering, zelfs in krappe ruimtes.

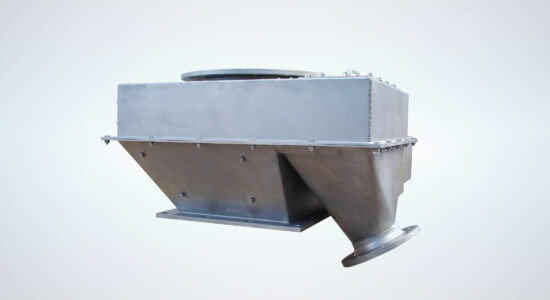

Downpipe swivel sampler. Cropped image. Typical applications: Salt or electrical scrap processing

Het nemen van bulkmateriaalmonsters over de gehele doorsnede van de stortpijp met lage inbouwhoogtes.

Voordelen van draaiarm bemonstering voor valpijpen

  • Eén enkel monster over de gehele doorsnede
  • Eenvoudig in systemen te integreren via flenzen
  • Lage inbouwhoogte
  • De bemonsteringslepel bevindt zich buiten de productstroom

Werkingsprincipe & mechanische kenmerken

De representatieve bemonstering vindt plaats met behulp van een sleufarm, die met een constante snelheid in een cirkelvormige beweging door de materiaalstroom wordt gezwenkt.

Terwijl de sleufarm door de materiaalstroom wordt gedraaid, wordt een monster uit de materiaalstroom genomen en in het sleufvat opgevangen. Dit wordt vervolgens geleegd door de beweegbare basis boven de monsterafvoergoot te openen. Na volledige lediging draait het sleufvat terug naar de wachtpositie.

De wachtpositie van de sleufarm bevindt zich buiten de hoofdmateriaalstroom om de volledige doorsnede van de trechter te behouden en het sleufvat te beschermen tegen permanente materiaalinslag.

De zwenkbeweging van de sleufarm kan worden uitgevoerd door een pneumatische cilinder of door een draaistroom motor.

Downloads

Gallery

U bekijkt momenteel inhoud van een plaatshouder van Standaard. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Inhoud deblokkeren
Meer informatie

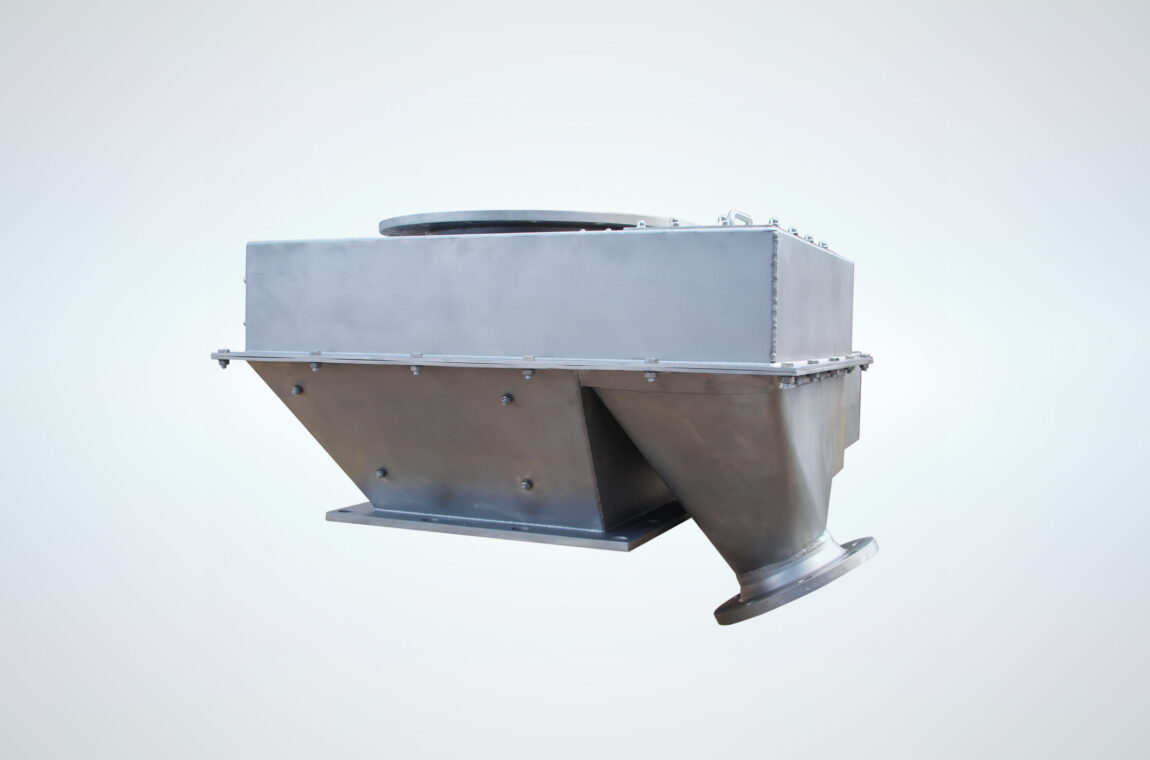

Downpipe swivel sampler. Cropped image. Typical applications: Salt or electrical scrap processing
Downpipe swivel sampler. Typical applications: Salt or electrical scrap processing

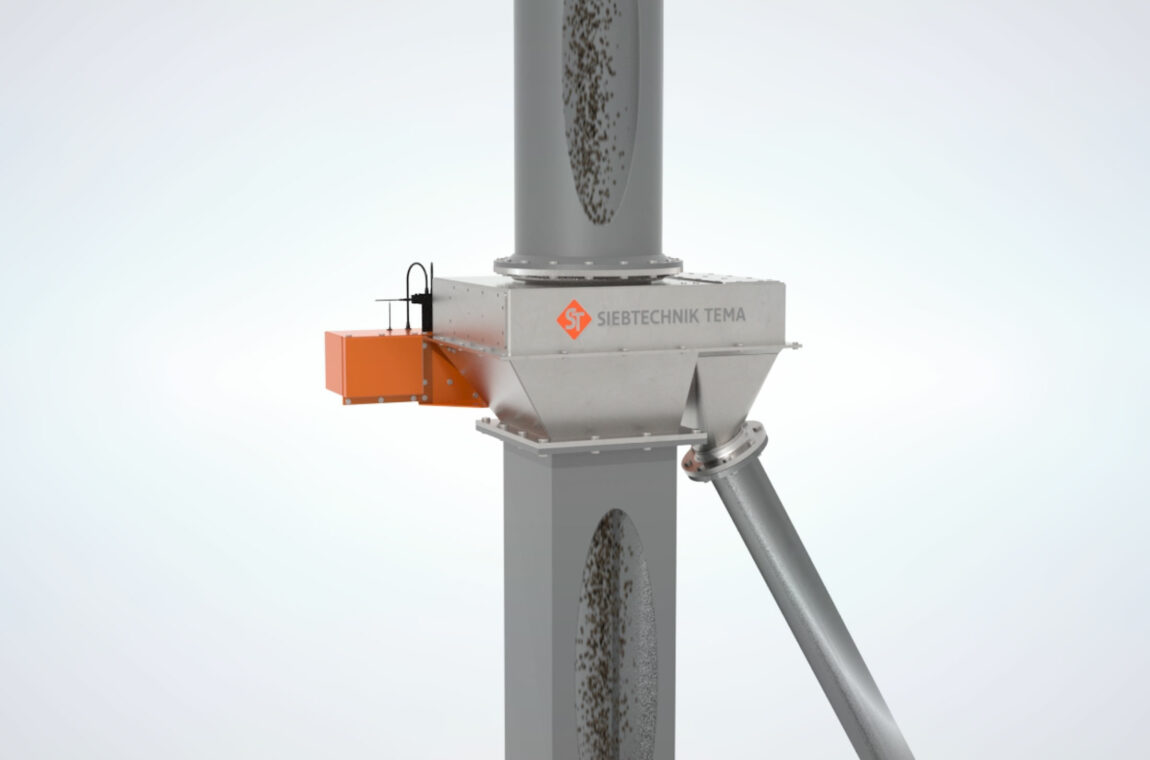

Drop tube swivel sampler Functional principle, the product flow is passed through the device and a representative sample is taken.

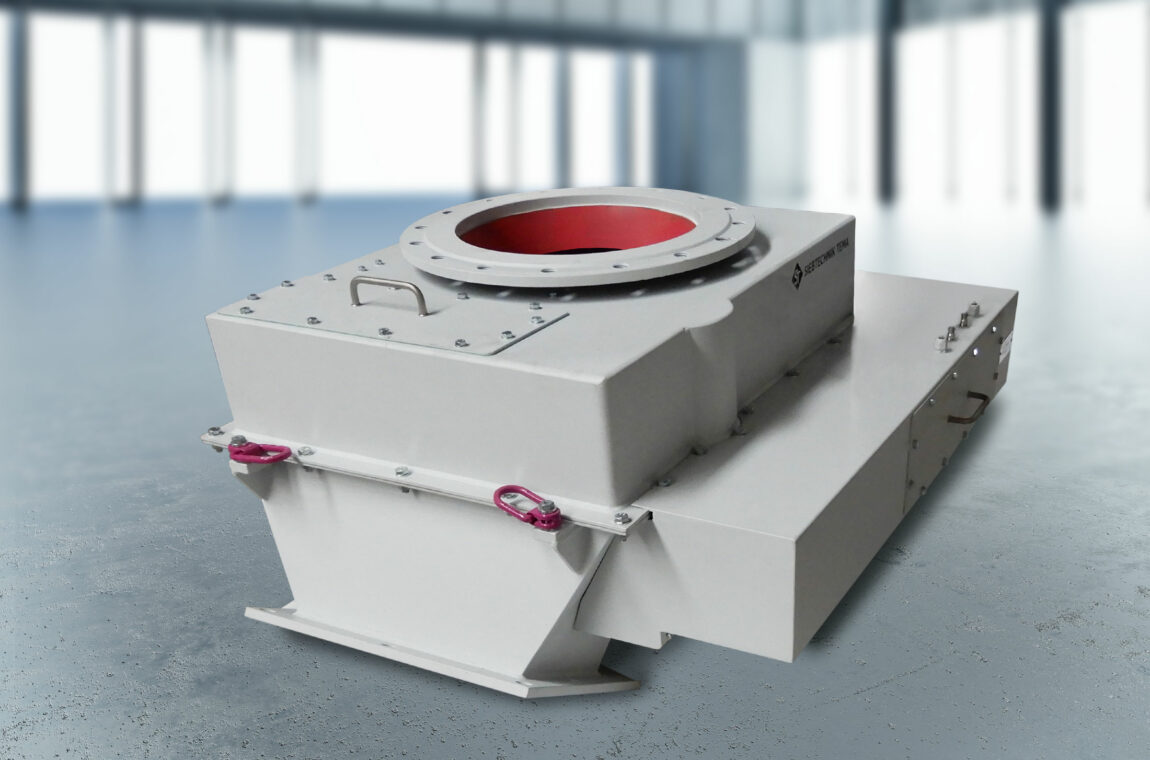

Downpipe swivel sampler

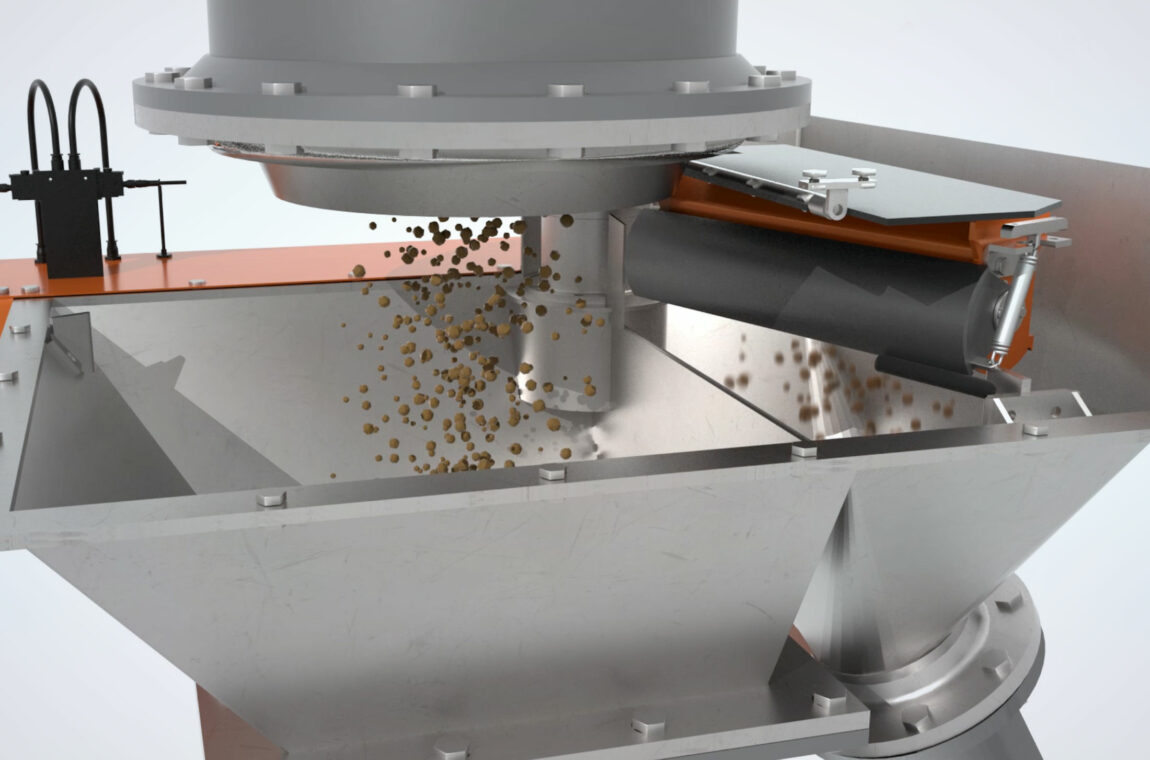

Drop tube swivel sampler - slotted vessel takes sample - you can see how the sample "falls" through the sampler, the slotted vessel has taken the sample and empties it into the sample discharge chute.

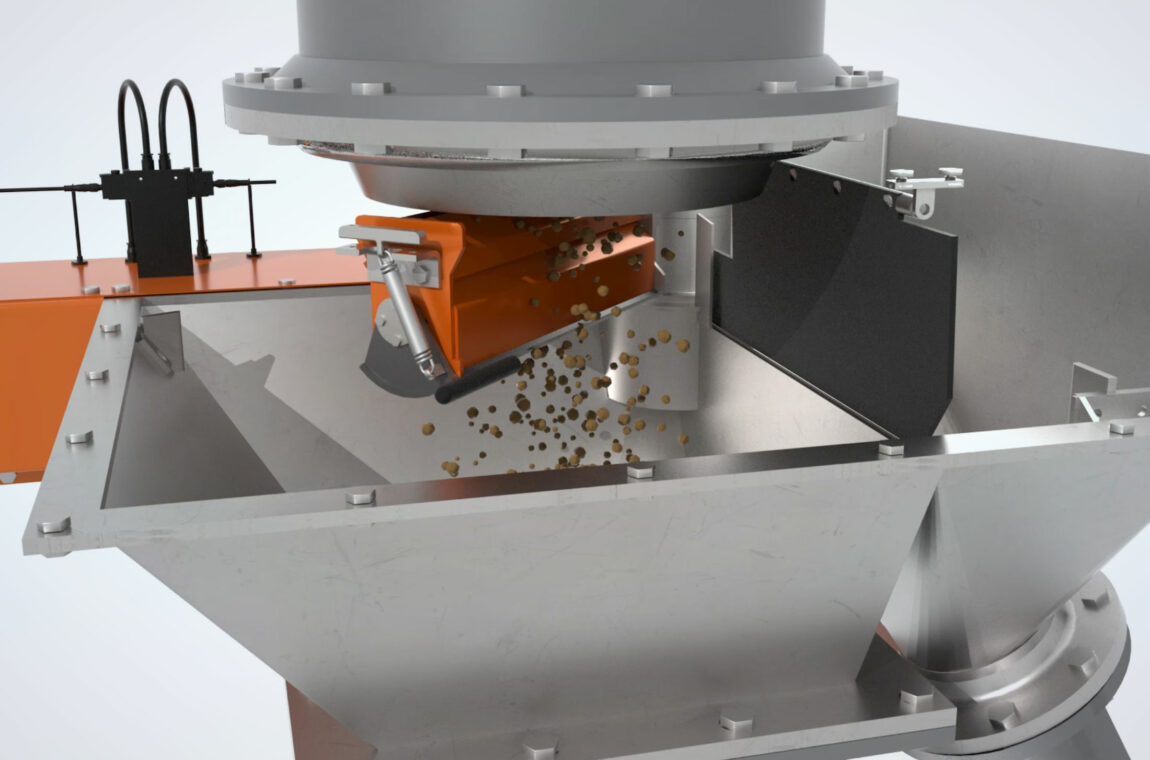

Downpipe swivel sampler - slotted vessel takes sample
Downpipe swivel sampler
Downpipe swivel sampler

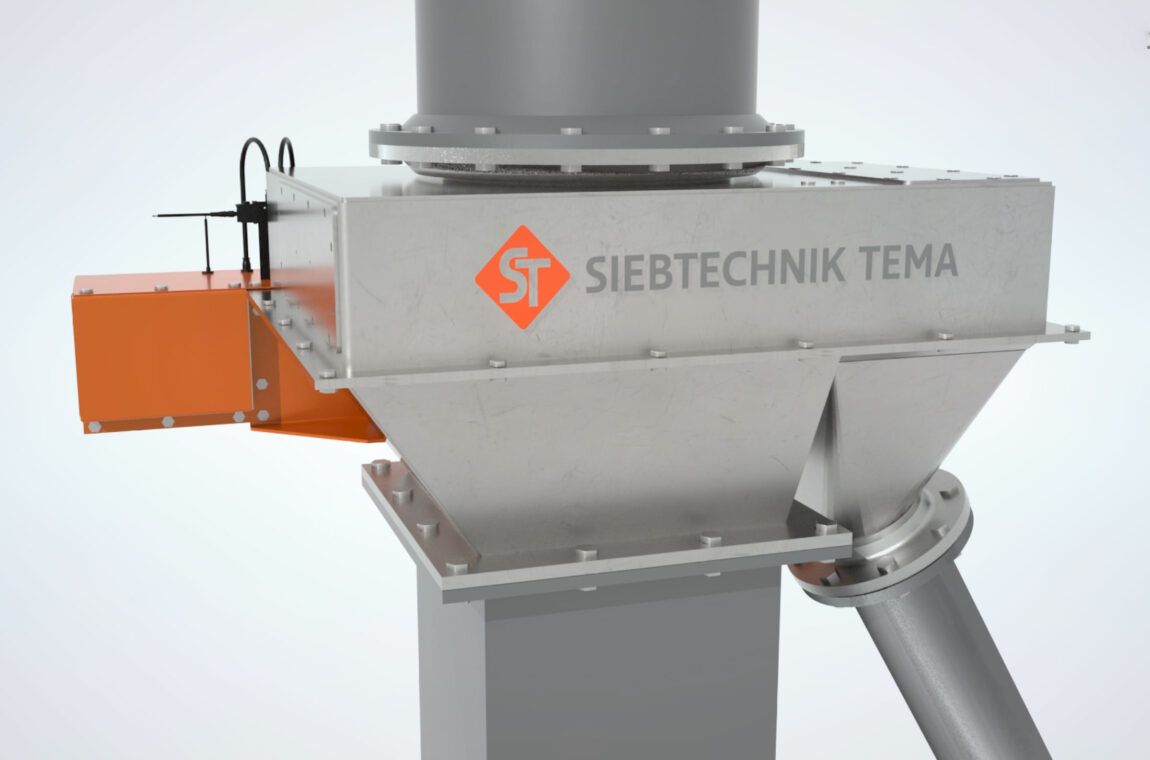

Downpipe swivel sampler from outside, close-up, 3D animation
Downpipe swivel sampler
Downpipe swivel sampler - slotted vessel takes sample
Downpipe swivel sampler - slotted vessel takes sample
The downpipe spoon sampler is used to take representative samples through the entire chute cross-section.
