Trommelmolens worden gebruikt voor het fijn- en ultrafijnmalen van broze materialen. Naast het breken en malen maken trommelmolens die in discontinue modus werken ook het homogeniseren van het gemalen materiaal mogelijk.
Hoe werken trommelmolens?
Trommelmolens hebben een horizontaal gemonteerde maaltrommel die rond een vast draaipunt roteert. In deze cilindrische maalkamer bevindt zich een vulling van maalmedia die door de roterende maaltrommel wordt gecirculeerd. Het toegevoerde materiaal wordt door de vrij bewegende maalmedia vermalen, voornamelijk door druk, stootkrachten en afschuiving. Hiervoor worden meestal kogels of cilinders gebruikt. Voor speciale toepassingen kunnen ook stalen staven worden gebruikt in daarvoor aangepaste maaltrommels.
Voordelen
- Slijtvast en onderhoudsarm ontwerp
- Geschikt voor thermisch gevoelige of zeer harde producten
Werkingsgedrag & mechanische kenmerken
De bedrijfsomstandigheden die bepalend zijn voor het breken en malen zijn de maaltijd, de trommelsnelheid en de vulstanden. De gebruikelijke snelheden liggen in het bereik tussen 70% en 80% van de kritische snelheid. In uitzonderlijke gevallen kunnen zowel lagere snelheden (wrijvingswerking) als hogere snelheden (slagwerking) in het bereik van 60% tot 90% van de kritische snelheid worden gekozen.
Naast de snelheid zijn ook de vulniveaus van de maalmedia en het maalmateriaal bepalend voor energie-efficiënt breken en malen. De volgende standaardwaarden hebben zich bewezen: vulgraad maalmedia ca. 35% en vulgraad maalmateriaal ca. 25% ten opzichte van het volume van de maaltrommel. De discontinue maaltrommels worden gevoed via een opening in de mantel van de maaltrommel. Deze is voorzien van een snelkoppeling die zonder gereedschap kan worden geopend en gesloten.
Om de discontinue natte maalmachines te legen, wordt het afsluitdeksel vervangen door een zeefinzetstuk (zeef) met een afsluitkraan, waarna de maaltrommel zo wordt geplaatst dat de zeef zich op het laagste punt bevindt. Na het openen van de aftapkraan kan de rechtopstaande maaltrommel worden geleegd. Bij de droge molens wordt het gemalen eindproduct via de opening met een afvoerrost, dat in plaats van het afsluitdeksel is geplaatst, afgevoerd terwijl de maaltrommel draait. Om het afgevoerde materiaal op te vangen, zijn de droge molens uitgerust met een stofkap. Deze omsluit de maaltrommel en mondt uit in een trechtervormige uitlaat.
De maaltrommel met aan beide zijden gelaste assen is via kogellagers aan het molenframe bevestigd. De maaltrommel wordt aangedreven door een op de as gemonteerde reductiemotor, direct op de as. De droge molens zijn voorzien van een stofkap die stevig aan het molenframe is vastgeschroefd. Om een goede toegankelijkheid tot de maaltrommel te garanderen, zijn de stofkappen voorzien van twee kleppen. Het gemalen materiaal kan worden opgevangen bij de uitlaat van de trechtervormige stofkap. De natmolens hebben eveneens een omhulling voor de maaltrommel met twee kleppen. Net als bij de droogmolens kunnen alle werkzaamheden voor het vullen en legen van de maaltrommel probleemloos worden uitgevoerd.
De maaltrommels worden in de vul- of leegstand gebracht in de kruipsnelheid of via een optioneel besturingssysteem met automatische positionering.
Speciale uitrusting
- Bekleding van de maaltrommel met keramiek of een rubberlaag voor het metaalvrij malen van producten
- Maaltrommels met dubbele mantel, voor temperatuurregeling van de maaltrommel via een extern koel-/verwarmingscircuit. Hiervoor wordt een as voorzien van een roterende doorvoer voor het warmteoverdrachtsmedium. In plaats van de dubbele mantel kan de maaltrommel ook worden uitgerust met een elektrisch verwarmingssysteem voor het verwarmen van alleen de maaltrommel
- Holle as met filter, voor het simuleren van de vervluchtiging van maalhulpmiddelen in laboratoriumtrommelmolens
- Continu ontwerp van de trommelmolens met twee holle assen met transportschroeven voor continue materiaaltoevoer en -afvoer
Downloads
Gallery

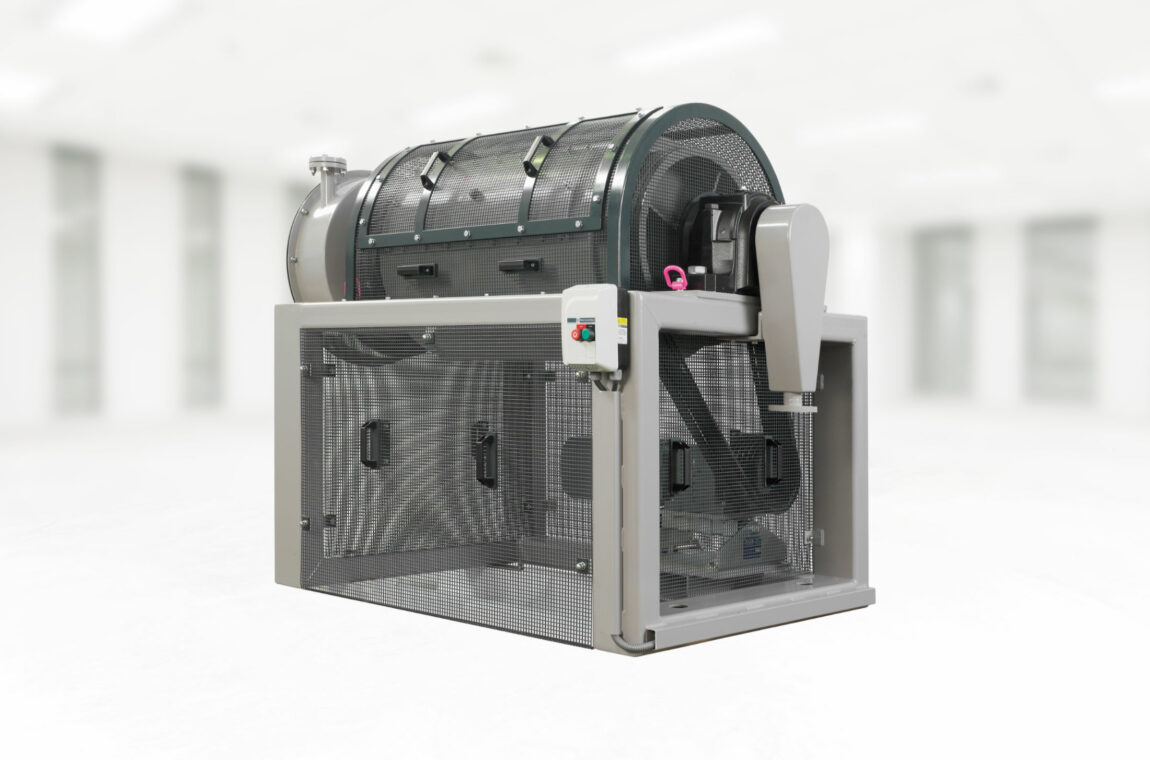

Continuous drum mill TNS 200 K

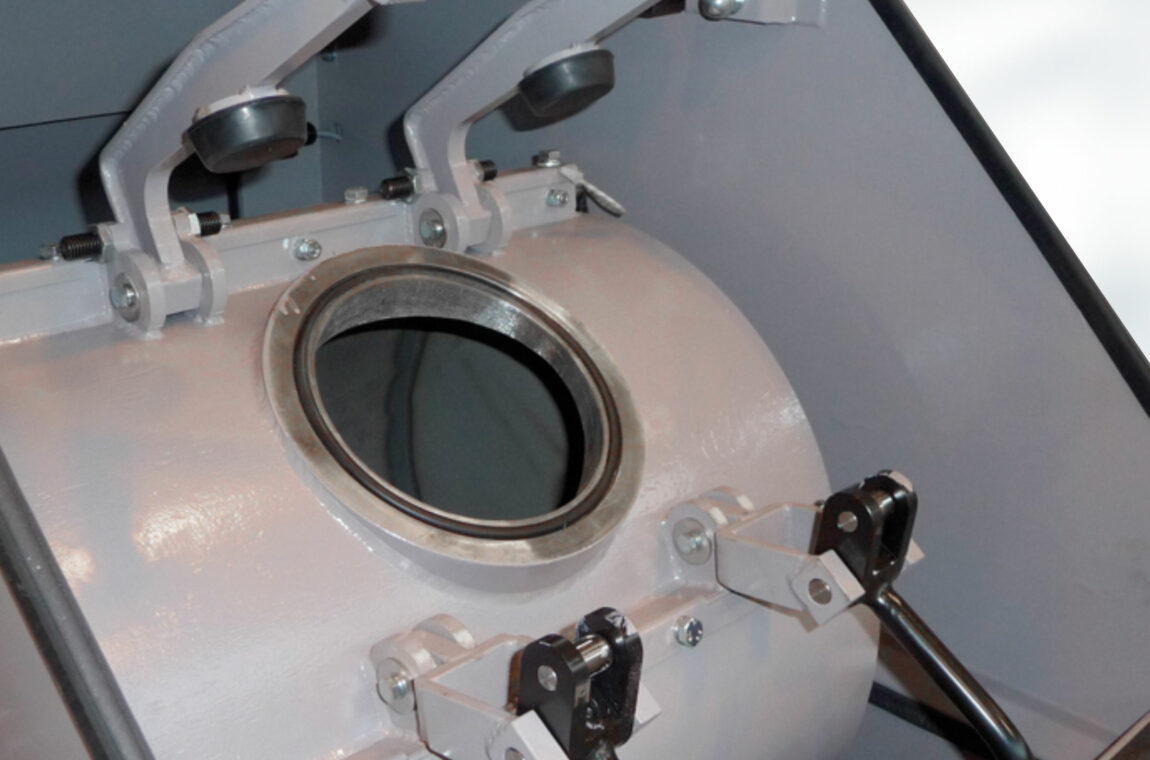

Drum mill TTS 50 in filling position with open lid

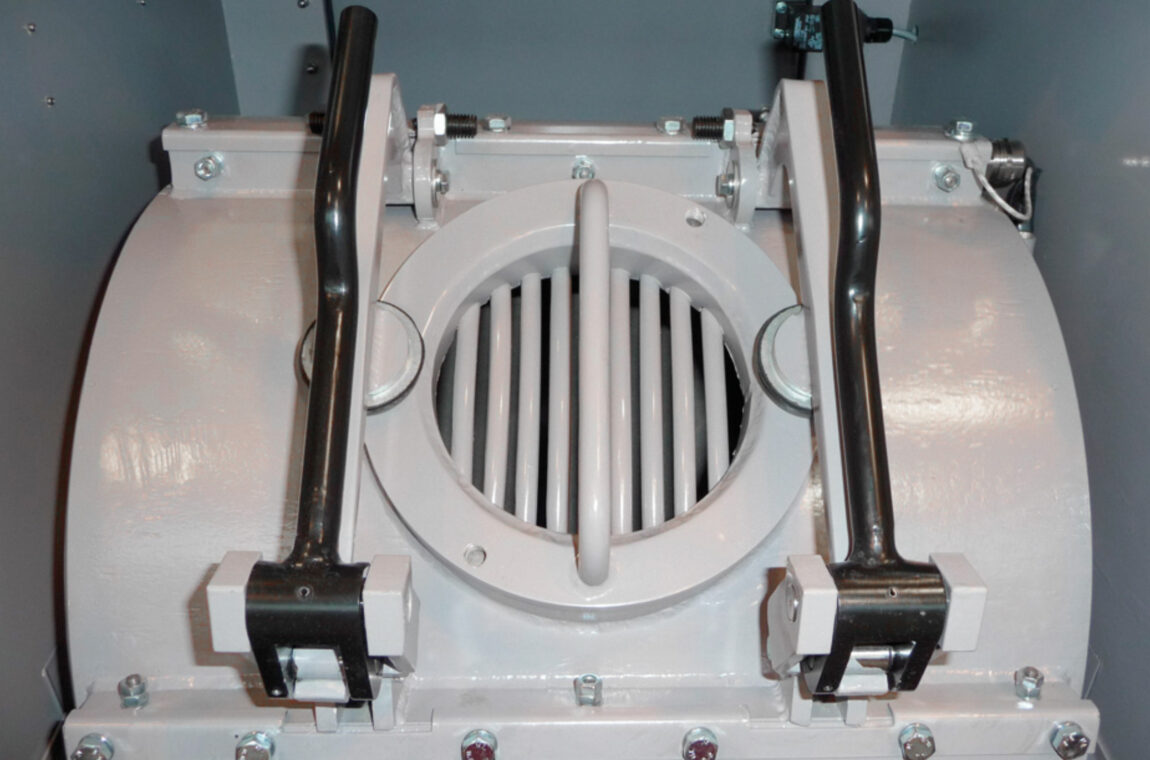

Drum mill TTS 50 with discharge grate

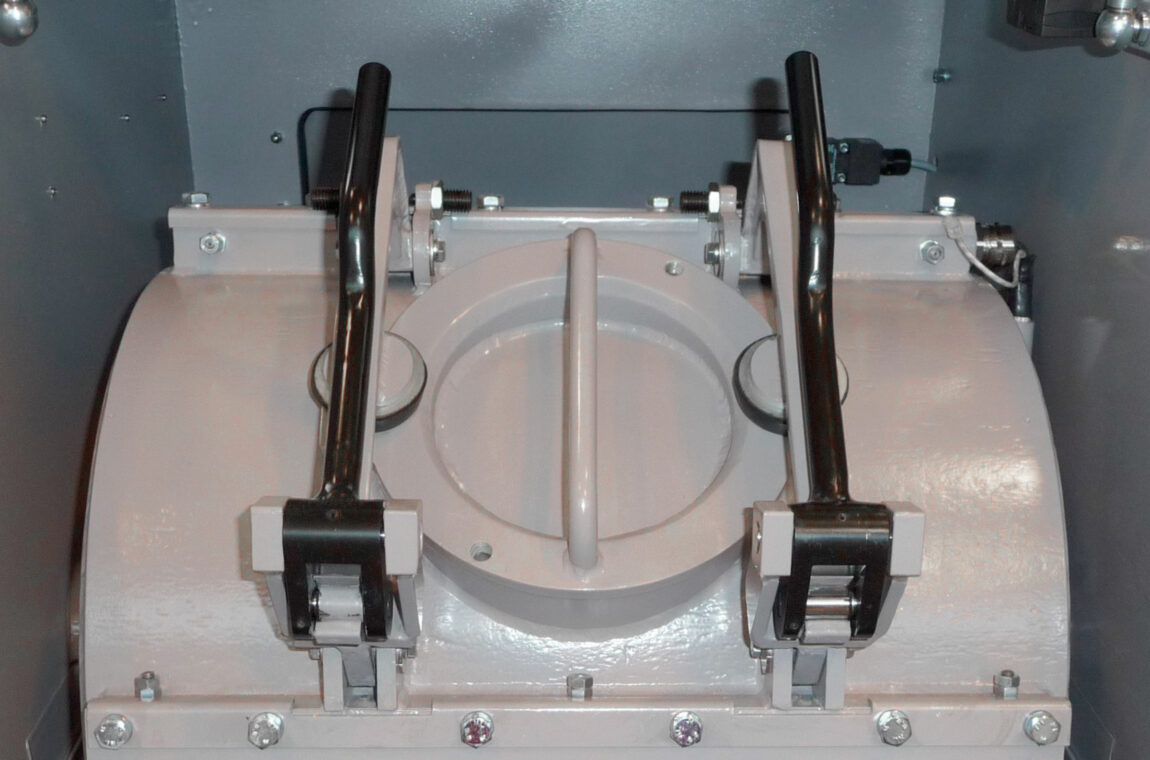

Drum mill TTS 50 with sealing lid

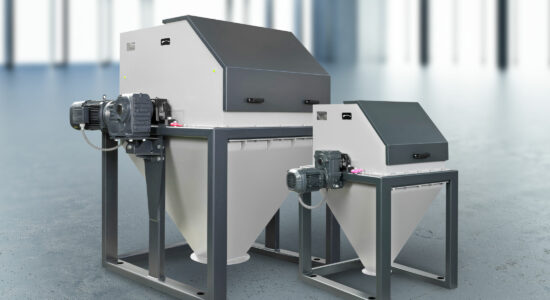

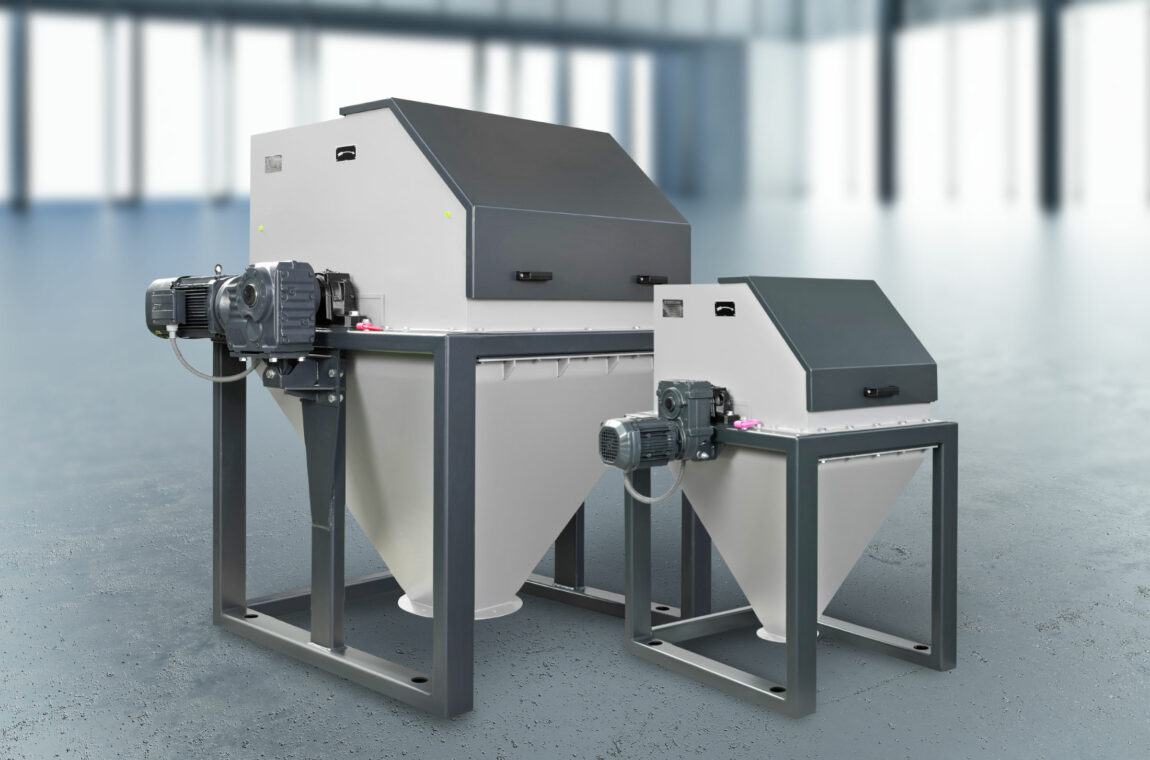

Drum mill TTS

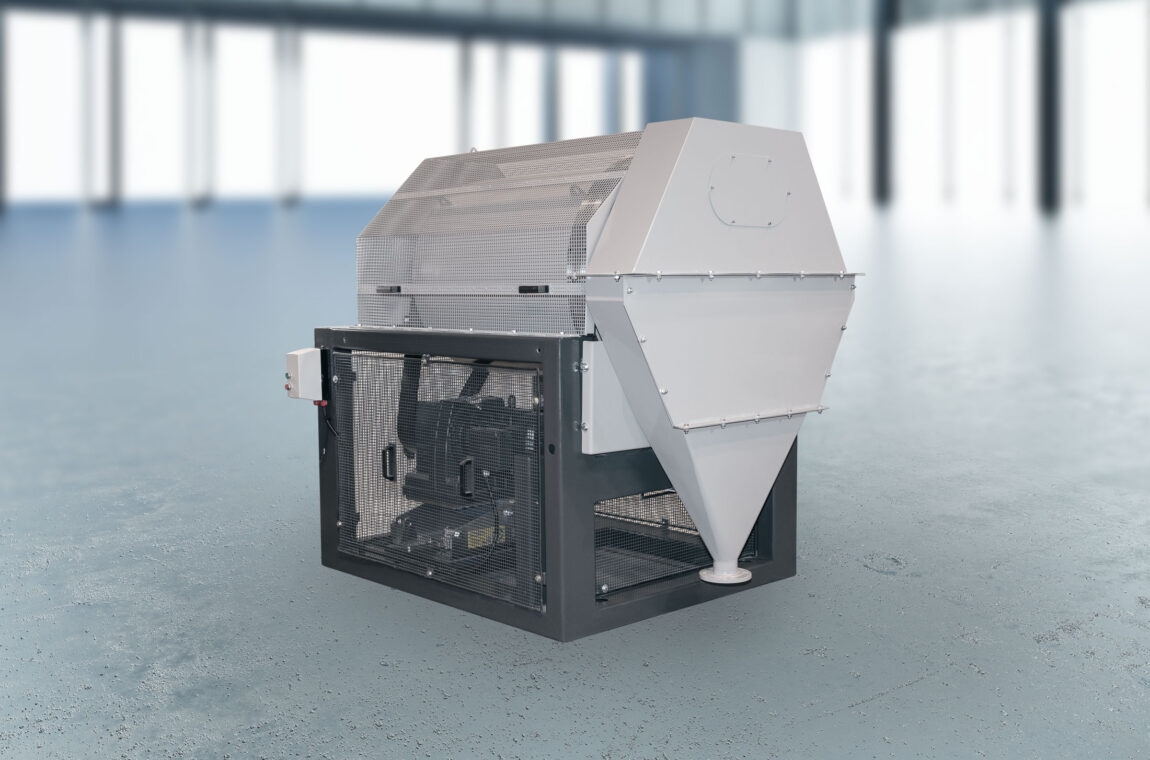

Drum Mill TTS 700-K
