De schijfmolen is geschikt voor het fijnmalen van zachte tot harde materialen met een hardheid tot 8 Mohs.
Werking & mechanische kenmerken
Het breek- en maalproces in de schijfmolen vindt plaats tussen twee grof getande maalschijven. Eén maalschijf staat stil, terwijl de andere door een reductiemotor wordt aangedreven, waardoor een afschuifkracht op het te malen materiaal wordt uitgeoefend. De spleet tussen de twee maalschijven bepaalt de fijnheid van het gemalen materiaal. De axiale positie van de roterende maalschijf kan worden gewijzigd met behulp van een instelwiel. De positie wordt geregistreerd door een sensor en kan in de app worden afgelezen als de spleetbreedte. Als de maalschijven versleten zijn, kan de spleet via de app worden gecorrigeerd naar “0 mm” door middel van een nulpuntinstelling. Met regelmatige nulpuntinstelling kan de spleetbreedte tussen de twee maalschijven reproduceerbaar worden ingesteld.
Het gemalen materiaal wordt opgevangen in een glazen fles die zich onder de maalschijven bevindt. Voor grotere hoeveelheden kan de glazen fles worden vervangen door een adapterstuk met een slanguitloop, zodat de grootte van de opvangbak vrij kan worden gekozen en zelfs continu gebruik mogelijk is.

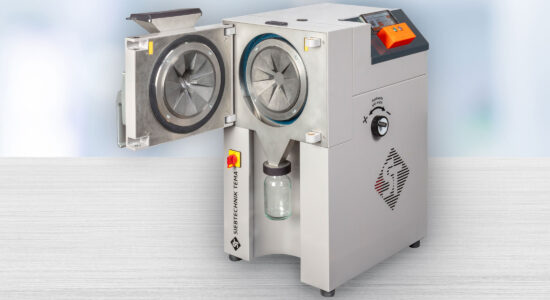

De behuizing van de SBM is zo ontworpen dat deze openzwaait, zodat de maalkamer zonder gereedschap kan worden geopend voor inspectie of reiniging. De deur wordt bewaakt door een veiligheidssensor en voorkomt toegang tot de draaiende maalschijf.
Het innovatieve bedieningsconcept van de “Labco”-app, die al op de meegeleverde smartphone is geïnstalleerd en klaar is voor gebruik, biedt de volgende functies:
- Opslag van standaardwerkprocedures (SWP) voor verschillende monsters
- Weergave van de spleetbreedte tussen de maalschijven
- Wijziging van de draairichting van de beweegbare maalschijf
- Toegang tot de gebruiksaanwijzing
- Directe aanvraag van reserveonderdelen
- Export van monster-/machinegegevens via csv-bestand
- Updatebare app en firmware
Ideaal voor monstervoorbereiding in de volgende sectoren
- Mijnbouw en metallurgie
- Geologie en mineralogie
- Bodemanalyse
- Glas-/keramiekindustrie
- Chemische industrie
Voordelen
- Eenvoudige instelling van de spleetwijdte via een bedieningswiel met digitaal display en nulpuntcorrectie in de app
- Snelle reiniging van de maalkamer dankzij een doordacht ontwerp en een naar buiten zwaaiende deur van de maalkamer
- Glazen fles voor het opvangen van het gemalen materiaal
- Slangaansluiting voor het verwerken van grotere monsterhoeveelheden
- Rechts-/linksdraaiing voor maximale benutting van de levensduur van de maalschijf
- Veiligheid door bewaakte maalkamerdeur
- Innovatieve app-bediening
- Maalschijven van gietstaal, zirkoniumoxide, wolfraamcarbide, enz.
Accessoires
- Slangaansluiting ter vervanging van de glazen fles. Als de glazen fles qua inhoud te klein is, kan het gemalen materiaal via een slang in een opvangbak van elke gewenste grootte worden afgevoerd. Hiervoor sluit u eenvoudigweg een slang aan op het mondstuk, die op zijn beurt weer is aangesloten op de opvangbak.
- Aanzuigklep met instelbare luchtklep voor stofzuigers, voor een optimale afzuiging van de maalkamer voor stofvrij malen.
- Maalschijven verkrijgbaar in vele materialen, waaronder gietstaal, zirkoniumoxide, wolfraamcarbide
