CPC Brekers

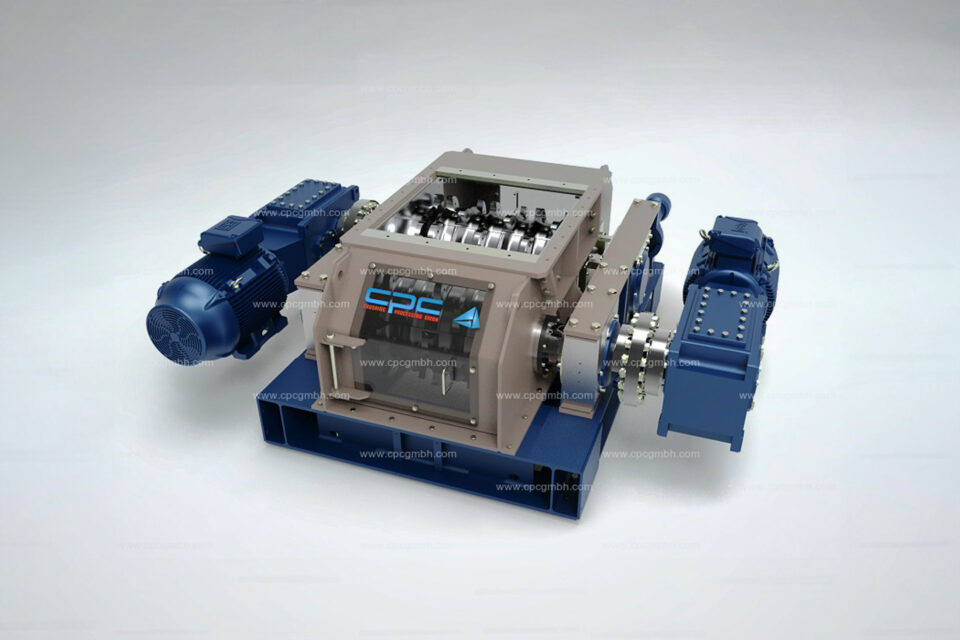

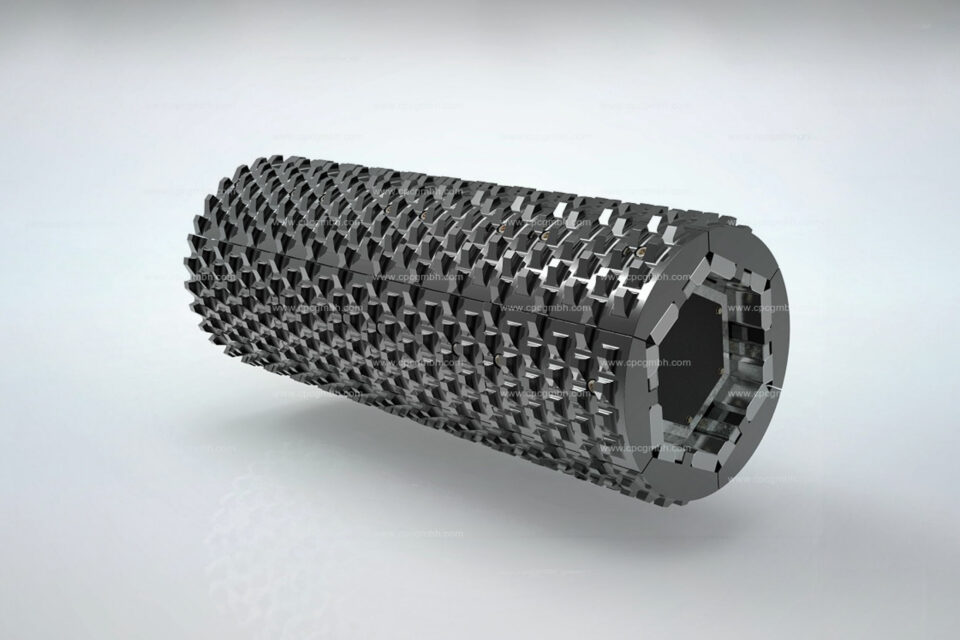

CPC-dubbele-walsen breker

Toepassing

De CPC dubbele walsen breker is een veelzijdig gereedschap voor het grof breken van harde en halfharde materialen zoals kalksteen, magnesium, zout, kunstmest en steenkool. Deze breker kan tot 2.500 ton per uur verwerken en materiaal met een grootte tot 1.200 mm aan, en biedt flexibele product deeltjesgroottes variërend van 10 mm tot 300 mm. Hij is ideaal voor integratie in semi-mobiele installaties en kan worden aangepast aan specifieke klantvereisten, waaronder het ontwerp van de breektanden op basis van het type materiaal.

Werking

De CPC-dubbele-walsen breker werkt door het toevoermateriaal te breken met behulp van zowel tanden als hydraulisch opgewekte druk, waardoor grotere brokken achtereenvolgens kunnen worden gebroken. De deeltjesgrootte van het product wordt geregeld door de opening tussen de walsen nauwkeurig aan te passen. Een uniek kenmerk is de mogelijkheid om de opening tussen de breekwalsen te vergroten in geval van overbelasting, bijvoorbeeld wanneer een onbreekbaar vreemd voorwerp wordt aangetroffen, waardoor een stilstand wordt voorkomen. Bovendien voorkomen speciaal ontworpen schrapers verstopping van de walsen door kleverig materiaal, en de beperkte snelheid van de walsen zorgt voor een eindproduct met een laag gehalte aan fijne deeltjes.

Kenmerken

De CPC-dubbele-walsbreker heeft een buitengewoon lange levensduur dankzij de gelaste hardmetalen bekleding van de breektanden. Platen met één segment en breektanden maken het mogelijk om slijtdelen eenvoudig te vervangen zonder de gehele wals te demonteren. Het onderhoud wordt vereenvoudigd door de motor-/tandwielaandrijving (of V-riemaandrijving), inclusief toerentalregeling en overbelastingsbeveiliging. Een geïntegreerd vliegwiel compenseert koppelpieken, waardoor er minder motorvermogen nodig is. Speciale as- en behuizingsafdichtingen op de bewegende rol voorkomen het binnendringen van stof, en waar nodig is werking met inert gas beschikbaar. Andere kenmerken zijn roestvrijstalen behuizingsdelen die in contact komen met het toevoermateriaal, gegarandeerde permanente parallelle positionering van de breekrollen en een extreem snelle beweging van de beweegbare breekrol zonder kritische cavitatie van de hydraulische olie. De breker beschikt tevens over een automatisch centraal smeersysteem voor de aslagers en een Local Operating Panel (LOP) met PLC.

Back to Top

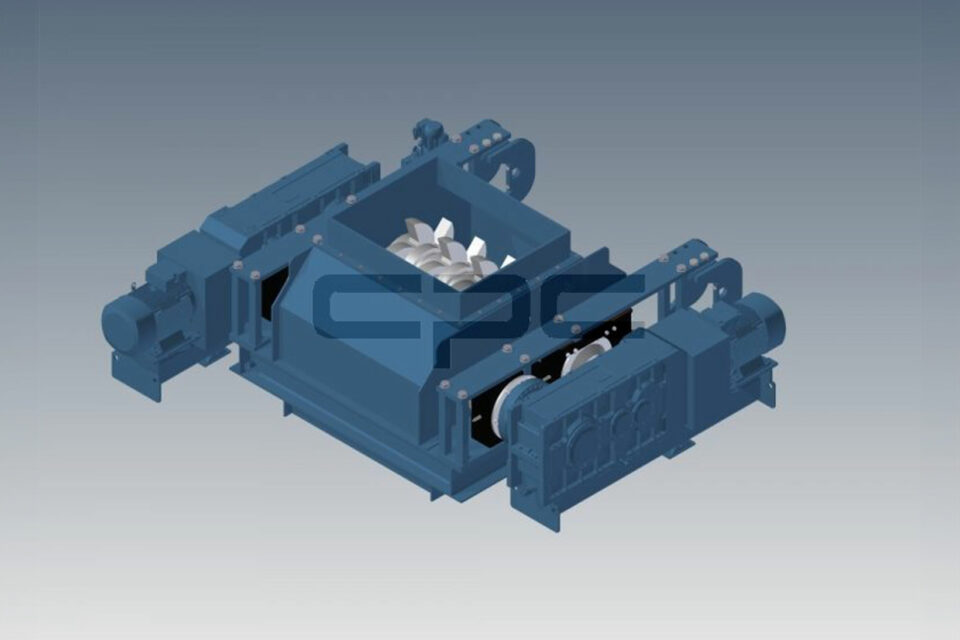

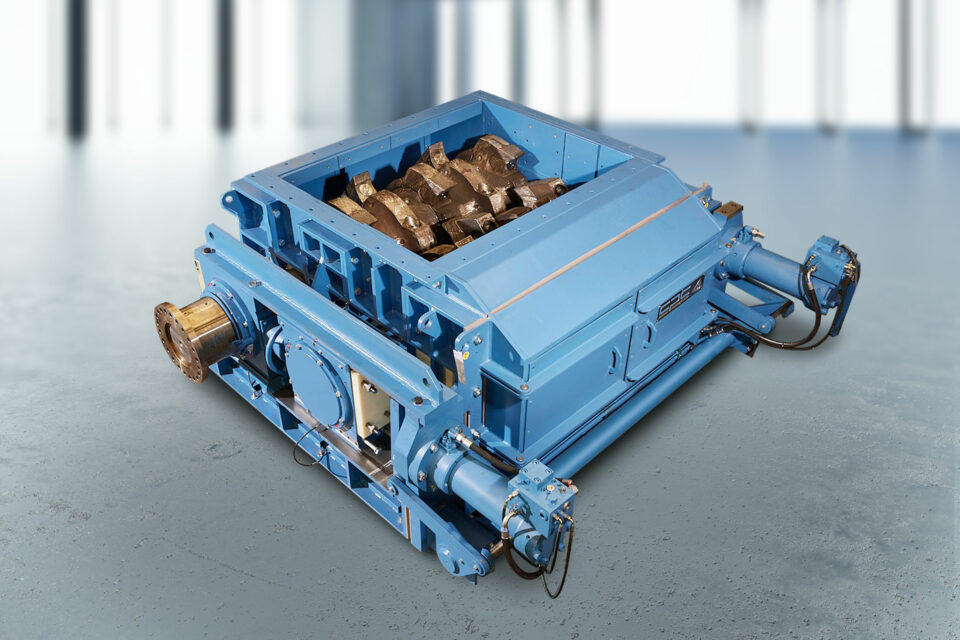

CPC Hybrid Crusher

Toepassing

De CPC Hybrid Crusher blinkt uit in het grof breken van een breed scala aan materialen, van hard, middelhard tot zacht, zoals kalksteen, dolomiet, magnesia, zout, steenkool, klei en olieschalie. Deze robuuste breker kan tot 5.500 ton per uur verwerken, afhankelijk van de materiaaleigenschappen en de deeltjesgrootte. Hij verwerkt materiaal met een grootte tot 1.500 mm en kan de deeltjesgrootte terugbrengen tot 300 mm en zelfs tot 50 mm voor secundaire breekfasen. Het ontwerp van de breker is afgestemd op de materiaaleisen, waaronder het aantal, de grootte, de positie, de vorm en de hardheid van de breektanden.

Werking

De CPC Hybrid Crusher combineert op unieke wijze de eigenschappen van de dubbele walsen breker met de prestaties van de sizer om een uiterst efficiënt breekproces te bieden. Het werkt door het samenspel van tanden op twee tegengesteld draaiende walsen, waardoor grotere brokken achtereenvolgens kunnen worden gebroken. De deeltjesgrootte van het eindproduct wordt nauwkeurig geregeld door de walsopening precies af te stellen. Een opvallend kenmerk is het vermogen van de breker om de opening tussen de breekrollen binnen milliseconden te vergroten in geval van overbelasting, bijvoorbeeld wanneer een onbreekbaar vreemd voorwerp wordt aangetroffen, waardoor een stilstand wordt voorkomen. De breektanden zijn spiraalvormig gerangschikt op de as om pieken in het koppel te compenseren, en het ontwerp omvat speciale schrapers om verstopping door kleverige materialen te voorkomen. De beperkte snelheid van de rollen zorgt voor een eindproduct met een laag gehalte aan fijne deeltjes.

Kenmerken

De CPC Hybrid Crusher biedt een unieke combinatie van efficiëntie en veelzijdigheid voor het verwerken van een breed scala aan materialen met verschillende hardheden en afmetingen. Nauwkeurige controle over de deeltjesgrootte van het eindproduct, gecombineerd met de mogelijkheid om een hoge doorvoercapaciteit aan te kunnen, maakt deze machine tot een ideale keuze voor een verscheidenheid aan breektoepassingen.

Back to Top

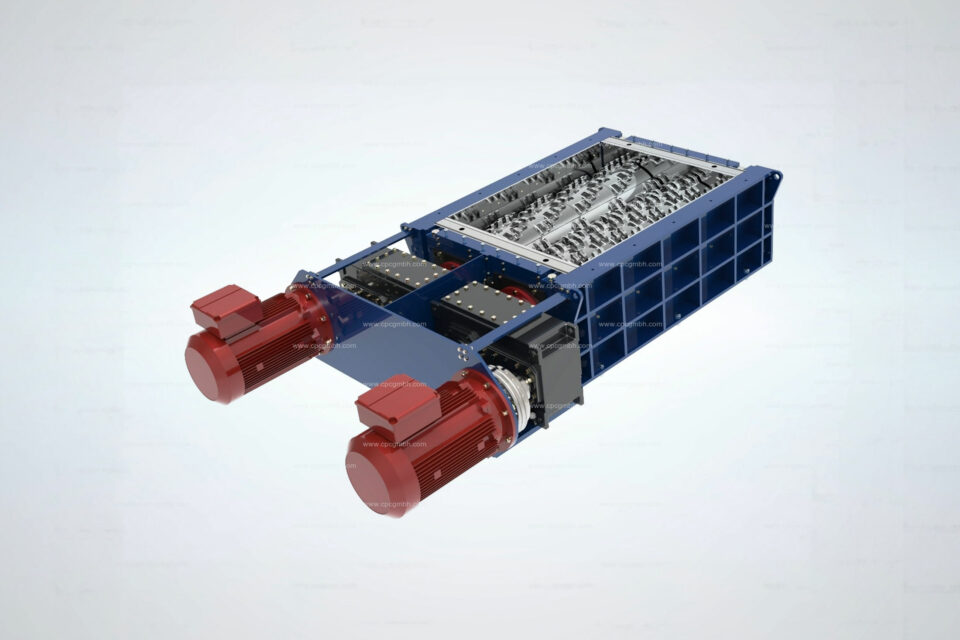

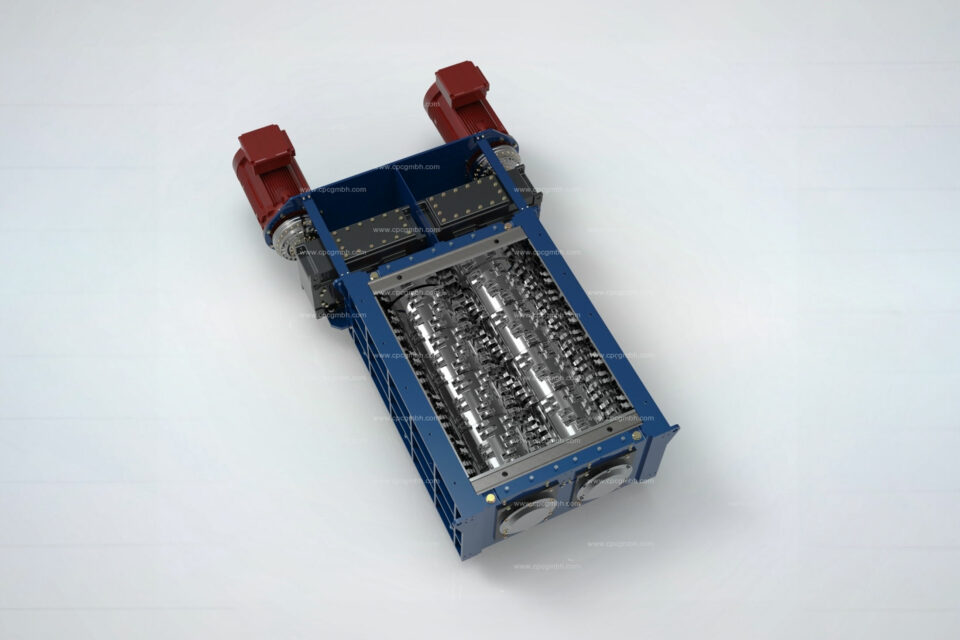

CPC Sizer

Toepassing

De CPC Sizer is bijzonder geschikt voor het grof breken van halfharde en zachte materialen, waaronder zout, steenkool, fosfaat en klei. Deze efficiënte breker kan een doorvoercapaciteit tot 4.000 ton per uur aan, afhankelijk van de materiaaleigenschappen en de deeltjesgrootte. Hij kan toevoermateriaal tot 1.500 mm verwerken en dit reduceren tot een product deeltjesgrootte van slechts 300 mm. Het ontwerp van de breektanden is afgestemd op de specifieke materiaaleisen, waaronder hun aantal, grootte, positie, vorm en hardheid. Bovendien kan de CPC Sizer naadloos worden geïntegreerd in semi-mobiele apparatuur, waardoor het een veelzijdige keuze is voor diverse industriële toepassingen.

Werking

De CPC Sizer werkt door middel van twee tegengesteld draaiende rollen. Deze rollen kunnen naar binnen draaien (Center Sizer) voor efficiënte voorverkleining of naar buiten draaien tegen de beklede wanden van de behuizing (Side Sizer) voor effectieve vermaling van het materiaal. Dit systeem maakt het mogelijk om achtereenvolgens grotere brokken te breken, terwijl fijn materiaal ongehinderd kan passeren. Speciaal ontworpen schrapers voorkomen dat kleverig materiaal de rollen verstopt. De beperkte snelheid van de rollen draagt ook bij aan een laag gehalte aan fijne deeltjes in het eindproduct.

Kenmerken

De CPC Sizer heeft een buitengewoon lange levensduur, grotendeels dankzij de gelaste hardmetalen bekleding van de breektanden. De breektanden zijn spiraalvormig op de as aangebracht om koppelpieken te compenseren en de algehele efficiëntie te verbeteren. De segmentplaten met de breektanden zijn ontworpen voor eenvoudig onderhoud, aangezien het niet nodig is de gehele rol te demonteren voor vervanging. De assen zijn doorgaans massief en kunnen aan de segmentplaten worden vastgeschroefd of geklemd. De zijsizers hebben schuine zijwanden om vastlopen te verminderen. Het onderhoud wordt verder vereenvoudigd door de motor-/tandwielaandrijving, inclusief snelheidsregeling en overbelastingsbeveiliging. Waar nodig komen roestvrijstalen behuizingselementen in contact met het product om de duurzaamheid te waarborgen. De CPC Sizer beschikt ook over een automatisch centraal smeersysteem voor de aslagers en is ontworpen met een afvoerafdichting die een gemakkelijke en snelle verplaatsing naar een onderhoudspositie mogelijk maakt. Voor extra gemak en integratie wordt hij geleverd met een lokaal bedieningspaneel (LOP) uitgerust met PLC en communicatie-interface voor de besturingseenheden van de fabriek.

Back to Top

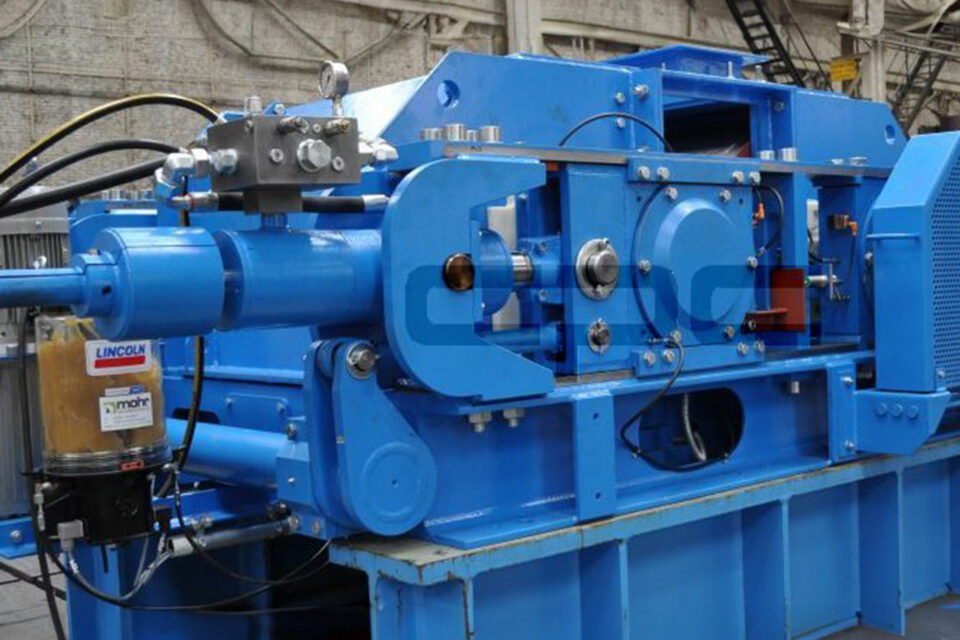

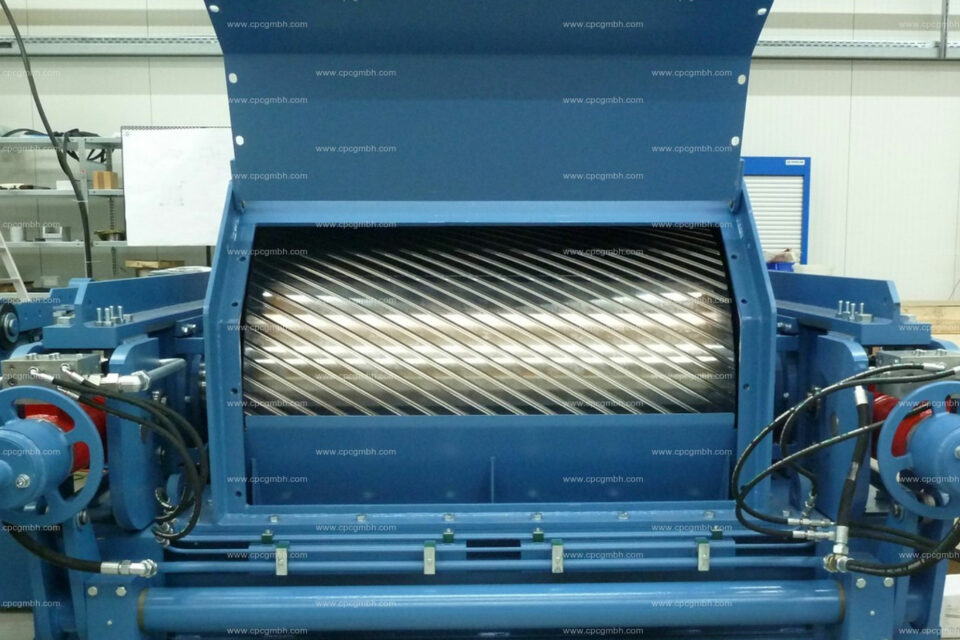

CPC-gladwals

Toepassing

De CPC-gladwals is ontworpen voor het malen van harde en halfharde materialen zoals kalksteen, magnesiumoxide, zout, kunstmest en cokes. Met een doorvoercapaciteit tot 500 ton per uur blinkt hij uit in fijnmalen. Zo kan hij bijvoorbeeld een toevoergrootte van 30 mm efficiënt verwerken tot een eindproduct van 5 mm, waarbij ongeveer 80% van de beoogde deeltjesgrootte wordt bereikt terwijl fijne fracties en stof grotendeels worden geëlimineerd. Het walsoppervlak is aanpasbaar aan de materiaaleigenschappen en kan glad zijn, machinaal gegroefd of opgebouwd met gelaste groeven, wat de veelzijdigheid vergroot. Bovendien kan de molen worden geïntegreerd in semi-mobiele installaties, waardoor het een flexibele optie is voor diverse industriële omgevingen.

Werking

De CPC gladwals vermaalt het toevoermateriaal door een mechanische druk van 200 tot 400 kN uit te oefenen tussen twee hydraulisch aangedreven rollen (een vaste en een bewegende). De deeltjesgrootte wordt nauwkeurig geregeld door de spleet tussen de rollen hydraulisch aan te passen. In geval van overbelasting, zoals een onbreekbaar vreemd voorwerp, kan de opening tussen de breekrollen binnen milliseconden worden vergroot, waardoor het voorwerp kan passeren en een stilstand wordt voorkomen. Deze functie zorgt voor een continue, ononderbroken werking.

Kenmerken

De CPC Gladwals heeft een buitengewoon lange levensduur dankzij de uiterst harde rollen van chroomlegering. Het onderhoud is minimaal dankzij de motor-/transmissieaandrijving (als alternatief is een V-riemaandrijving mogelijk). De molen is uitgerust met snelheidsregeling en overbelastingsbeveiliging voor een efficiënte en veilige werking. De molen kan onder belasting starten, waardoor stilstandtijd wordt beperkt. Speciale as- en behuizingsafdichtingen op de bewegende wals voorkomen stofemissies, en indien nodig is werking met inert gas mogelijk. Voor machineonderdelen die in contact komen met het toevoermateriaal wordt roestvrij staal gebruikt, wat duurzaamheid en hygiëne garandeert. De molen garandeert een permanente parallelle positie van de breekwalsen, zelfs bij gedeeltelijke overbelasting, dankzij de hydraulische “kruising” van de hydraulische cilinders. Het ontwerp en de dimensionering van de hydraulische elementen maken een extreem snelle beweging van de mobiele as mogelijk zonder kritische cavitatie van de hydraulische olie. De hydraulische bedieningselementen zijn op één verdeelblok geplaatst, waardoor de behoefte aan delicate leidingen tot een minimum wordt beperkt. Andere kenmerken zijn automatische, centraal gesmeerde aslagers, optionele schokdempers, een ontwerp dat een snelle en gemakkelijke verplaatsing naar de onderhoudspositie mogelijk maakt, en een PLC-bedieningspaneel. De molen biedt ook een communicatie-interface met beschikbare fabriekscontrollers om een naadloze integratie in bestaande systemen te garanderen.

Back to Top

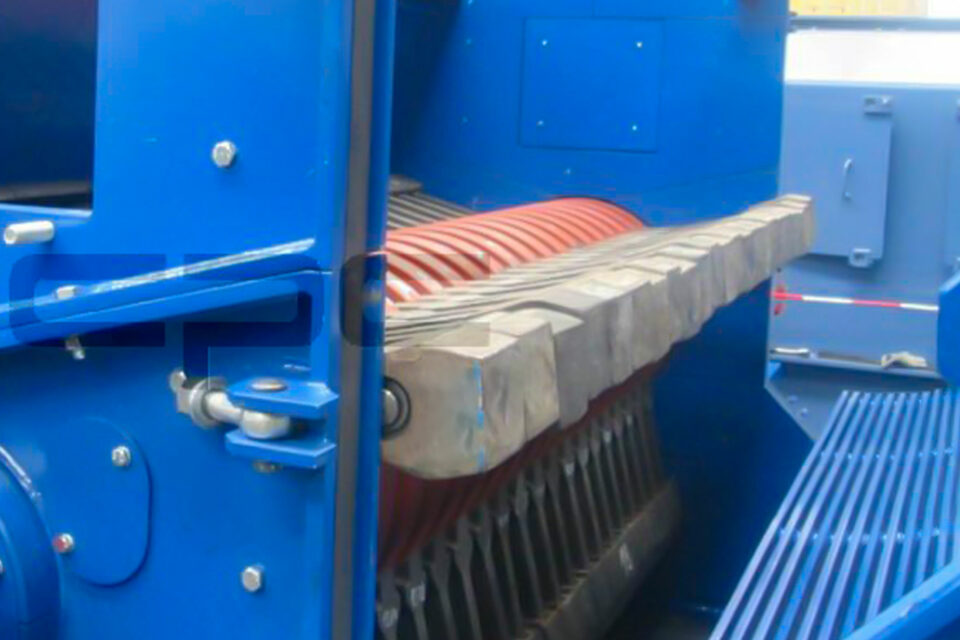

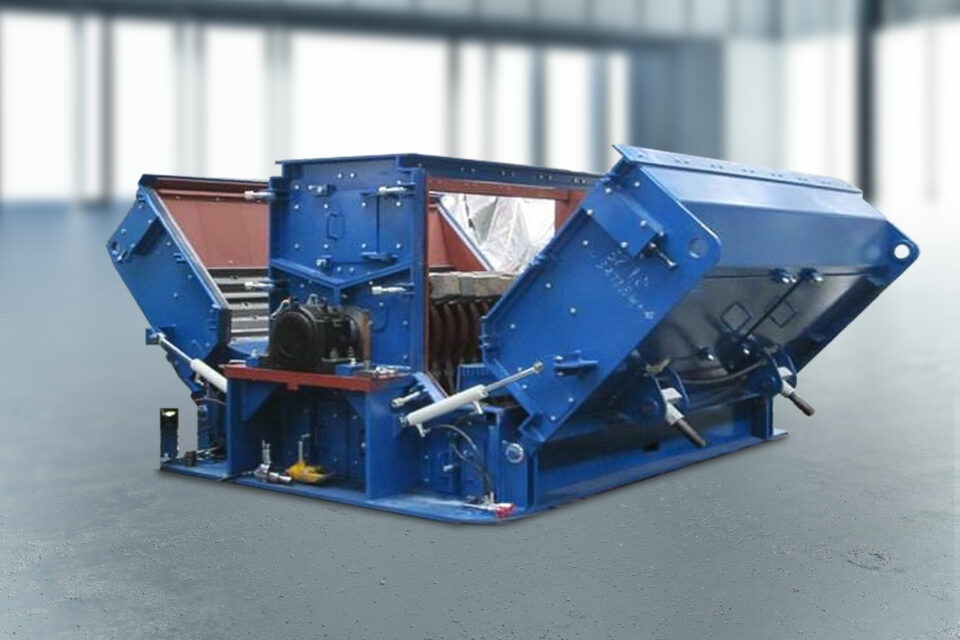

CPC-hamermolen

Toepassing

CPC-hamermolens zijn ontworpen om een breed scala aan middelharde en zachte materialen te vermalen, waaronder steenkool, kalksteen, gips, klei, mergel, zouten en fosfaten. Hun veelzijdigheid strekt zich uit tot de verwerking van grondstoffen met een verhoogd vochtgehalte, waardoor ze ideaal zijn voor een breed scala aan industriële toepassingen. Een uniek kenmerk van deze molens is hun vermogen om tegelijkertijd te malen en te drogen door heet procesgas (bijv. rookgas van verbranding) toe te voeren, wat de efficiëntie van de materiaalverwerking verhoogt.

Werking

De CPC-hamermolens werken door middel van slaghamers die grove korrels vermalen. Het toevoermateriaal wordt door de hamers opgevangen en tegen de maalwand geslingerd, waardoor het effectief wordt vermalen. Het materiaal wordt verder vermalen en gevormd in het middengebied van de maalwand. Voor een fijnere classificatie van het materiaal kan het onderste gedeelte van de molen worden uitgerust met een verstelbaar rooster. Dit meerfasige maalproces zorgt voor een uniform verwerkt product.

Kenmerken

CPC-hamermolens zijn voorzien van een modulair hamerontwerp waardoor de hamerkoppen afzonderlijk kunnen worden vervangen, wat de duurzaamheid verhoogt en de onderhoudstijd verkort. De hamerkoppen zijn vervaardigd uit een bimetaalsamenstelling die een extreem harde chroomlegering combineert met een taai basismateriaal voor een langere levensduur. De stijfheid van de rotor wordt tijdens de fabricage gehandhaafd door een hoge voorspanning, waardoor er zelfs bij breedtes tot 3 meter geen doorbuiging optreedt. Andere kenmerken zijn een dynamisch gebalanceerde rotor volgens DIN 1940 kwaliteit G6.3, V-riemaandrijving of directe aandrijving, en omkeerbare draairichting om de onderhoudsintervallen te verlengen. De maalspleet is extern instelbaar en de molens zijn uitgerust met hydraulisch inklapbare maalwanden voor eenvoudig onderhoud. Opties zijn onder meer elektrisch verwarmde thermische-olieverwarming om materiaalophoping te voorkomen, een lokaal bedieningsstation met PLC voor besturing en bewaking, een centraal smeerstation voor de lagers, en de mogelijkheid om de molen op een voetplaat met trillingsdempers te monteren. Voor omgevingen waar geluidsreductie vereist is, is een optionele geluidsbehuizing beschikbaar om het geluidsdrukniveau onder 80 dB(A) te houden.
